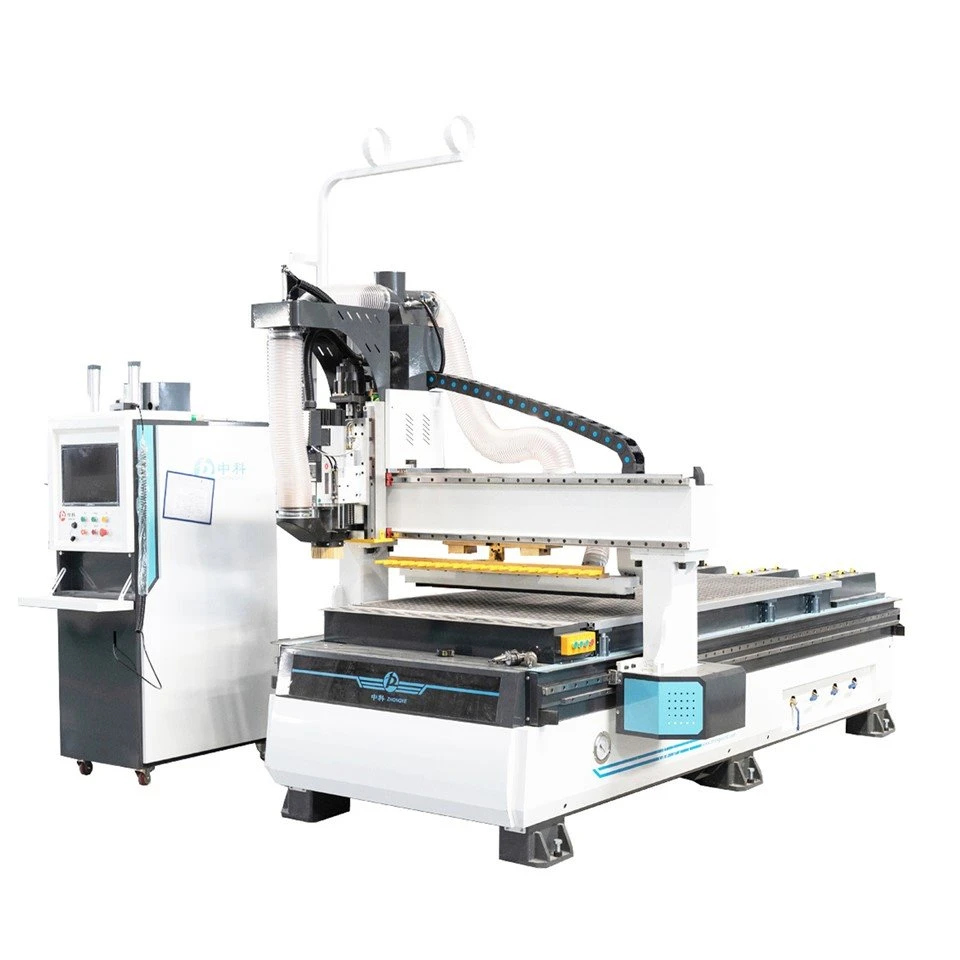

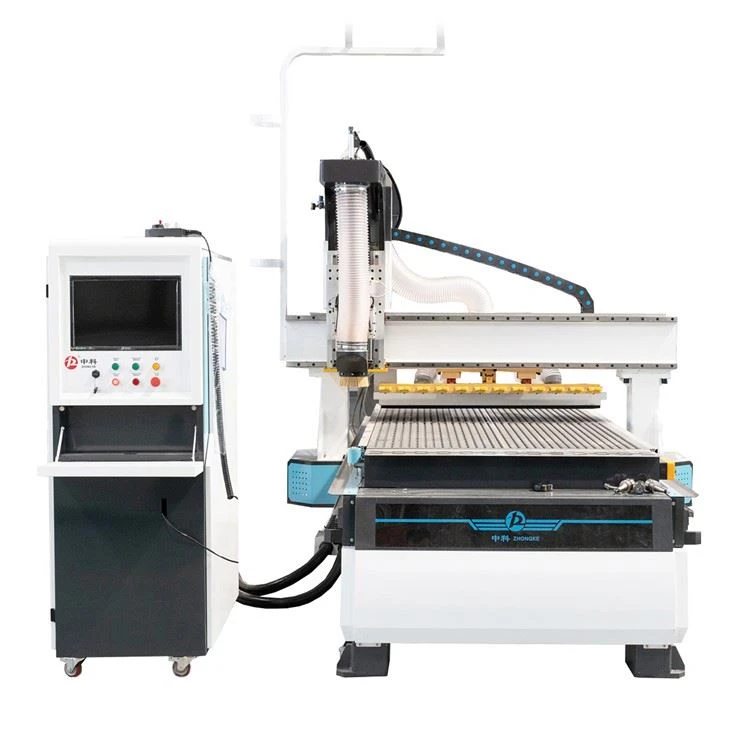

Máquina de enrutador de anidamiento CNC

1. Función ATC: herramientas de cambio automático lineal, 12 herramientas, ahorro de tiempo de cambio de herramientas.
2. Estructura de la cama: toda la cama es una estructura de acero soldada, fuerte rigidez, sin deformación.
3. Servomotor y controlador: servomotor y controlador, alta velocidad y precisión

Envíeconsulta

Descripción

MOQ:

1 juego

Términos de pago:

Por T/T, pago inicial del 30 por ciento antes de la producción y el saldo del 70 por ciento pagado antes del envío.

El tiempo de entrega:

20 días hábiles después de recibido el pago inicial.

Garantía:

18 meses

Tamaño de embalaje:

2.28*4.2*2.5m

1. Función ATC:Herramientas de cambio automático lineal, 12 herramientas, ahorro de tiempo de cambio de herramientas.
2. Estructura de la cama:Toda la cama es soldadura de estructura de acero, fuerte rigidez, sin deformación.
3. Servomotor y controlador:servomotor y controlador, alta velocidad y precisión
4. Riel de guía:Riel de guía cuadrado de Taiwán, funcionando sin problemas. Alta precisión. Larga vida útil.
5. Mesa de vacío:Con un poderoso poder absorbente, asegure la planitud de la superficie del material.
6. Dos rodillos:Dos rodillos para fijar una pequeña pieza de materiales para un trabajo más estable. (Estas son partes opcionales si lo desea, puede agregar esta función)
7. Sistema de control:El sistema de control Taiwan SYNTEC o Shanghai WEIHONG, operación fácil, ayuda a corregir errores en el procesamiento de archivos por adelantado.
8. Sistema automático de llenado de aceite:Lubrique la pieza de transmisión, mejore la vida útil de la máquina.

Descripción y especificaciones:
Área de trabajo X,Y	1300*2800mm
área de trabajo Z	200 mm
Toda la estructura	Estructura del cuerpo de acero de 8 mm de espesor con barra de pórtico
estructura XYZ	Taiwán HIWIN rieles de guía cuadrados de 30 mm para los tres ejes Transmisión de cremallera helicoidal de 1,5 M para ejes X e Y, husillo de bolas TBI de Taiwán para eje Z
Reposicionamiento Precisión de posicionamiento	±0.02mm
Superficie de la mesa	Mesa de vacío con bomba de vacío de 7.5KW
máx. ralentí	0-60m/min
máx. velocidad de trabajo	0-30m/min
Precisión de trabajo XYZ	0.02mm
Huso	Husillo de refrigeración por aire de la marca 9KW China HQD con función de cambio automático de herramientas
Velocidad de giro del husillo	0-24000rpm
Diámetro de herramientas	Φ3.175 -Φ32
Idioma de operación	Sistema de control SYNTEC de Taiwán
Sistema de conducción	China Leadshine 1,5 KW servomotor y controlador con reductor japonés SHIMPO
Sistema operativo	Código G.u00.mmg*.plt
Tensión de trabajo	380V/3 fases 50-60HZ
Software	Compatible con software Type3, Wentai, Artcam, Alphacam, etc.
Revista de herramientas	Almacenamiento de carrusel de cortadores de 12 piezas
Colector de polvo	Colector de polvo de 5,5 KW con dos bolsas
Inversor	Inversor FULING de Shanghái

Partes principales:
No.	Nombre de las piezas		Imagen	Cantidad	Observaciones
1	Estructura de cama de acero de espesor completo	Estructura de cama de acero soldado de 8 mm de espesor con barra de pórtico gruesa para soportar la máquina		1 PC
2	Conducir motor	Servomotor y controlador de 1,5 KW de la marca China Leadshine		4 juegos	(cuatro juegos de 1KW para un eje x, dos ejes y, un eje z, además de uno de 750W para disco de carrusel)
3	Carril de guía	Taiwán HWIN rieles de guía cuadrados de 30 mm para tres ejes Transmisión de cremallera helicoidal de 1,5 M para ejes X e Y
4	Cabina de control	gabinete independiente		1 juego
5	Sistema de control	Sistema de control Taiwán SYNTEC FC		1 juego
6	Sistema de engrase	Sistema de lubricación de aceite automático con reloj		1 juego
7	Huso	Husillo de refrigeración por aire HQD 9KW de China con inversor Shanghai FULING		1 PC
8	Función ATC	Almacenamiento lineal de 12 cortadores		1 PC
9	Mesa	Mesa de vacío con bomba de vacío de 7.5KW		PC 1
10	Colector de polvo	5.5KW con dos bolsas		1 PC
11	Portacuchillas, recoge y cortadoras	12 portacortadores, 12 recogedores y 30 cortadores de piezas
